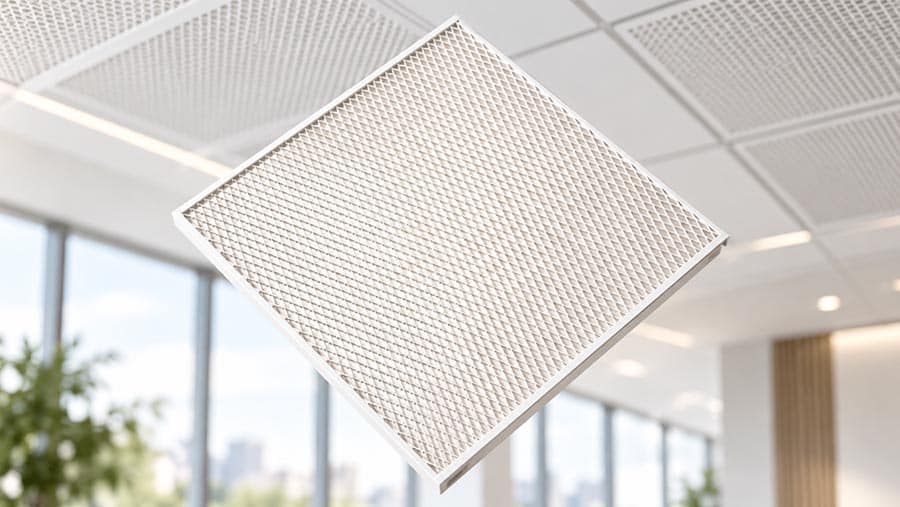

תקרת רשת METAL היא מערכת תקרה מודולרית חצי שקועה, המיועדת לפרויקטים שבהם נדרש שילוב בין מראה מתכתי־אדריכלי, מערכת תקרה פריקה וגישה נוחה לחלל שמעל התקרה.
בניגוד לתקרה מינרלית רגילה, שבה האריח עצמו הוא משטח כמעט מלא, תקרת רשת METAL בנויה מרשת פלדה פתוחה. המבנה הזה מעניק לתקרה אופי טכני ותעשייתי ומאפשר יצירת מראה חזותי שונה לחלוטין ממערכות תקרה מסורתיות.
הדגם המתואר כאן מיוצר במידה של 61×61 ס"מ, עשוי מרשת פלדה מגולוונת מכופפת בעובי 1.5 מ"מ, עם פתחים בגודל 30×15 מ"מ ובשילוב גיזה אקוסטית מסוג SOUNDTEX.
המבנה הטכני של תקרת רשת METAL
האלמנט המרכזי בתקרה הוא רשת הפלדה.
הרשת מיוצרת מפלדה מגולוונת שעוברת תהליך עיבוד וכיפוף ליצירת אריח מודולרי בעל קשיחות מבנית מספקת להתקנה בתוך מערכת תקרה פריקה.
פלדה מגולוונת
שימוש בפלדה מגולוונת נועד לשפר את עמידות חומר הגלם בפני תנאי סביבה רגילים ולהגן על הפלדה באמצעות שכבת אבץ.
כאשר משתמשים באריחי מתכת כחלק ממערכת תקרה, יש משמעות לא רק לגימור החיצוני אלא גם ליציבות הגיאומטרית של האריח.
אריח שאינו שומר על מידות מדויקות עלול להשפיע על:
- קווי החיבור בין האריחים
- האחידות של גריד התקרה
- אופן הישיבה על הקונסטרוקציה
- המראה הסופי
- יכולת פירוק והרכבה עתידית
לכן, במערכות מודולריות, דיוק במידות הוא חלק משמעותי מהתכנון.
עובי הרשת – 1.5 מ"מ
עובי הרשת בדגם הוא 1.5 מ"מ.
העובי משפיע על קשיחות רשת המתכת ועל האופן שבו היא מתנהגת לאחר הכיפוף והייצור.
בתקרה מסוג זה לא מדובר בלוח שטוח, אלא ברשת פתוחה שעוברת עיבוד מבני. לכן יש חשיבות לשילוב בין עובי החומר, גודל החורים וצורת האריח.
השילוב הזה משפיע על:
- קשיחות האריח
- יציבותו בתוך הקונסטרוקציה
- מראה פני התקרה
- עמידות בשינוע ובהתקנה
- שמירה על צורה לאורך זמן
גודל החור – 30×15 מ"מ
אחד המאפיינים המרכזיים של תקרת הרשת הוא גודל הפתח.
במערכת זו גודל החור הוא:
30×15 מ"מ
הפתחים ברשת יוצרים את המראה האופייני של התקרה ומשפיעים על רמת השקיפות החזותית של האריח.
ככל שהתקרה פתוחה יותר, ניתן לראות יותר מהחלל שמעליה. לכן בתכנון תקרה מסוג זה יש לקחת בחשבון גם את המערכות שממוקמות מעל התקרה.
לדוגמה:
- מיזוג אוויר
- צנרת
- כבלי חשמל ותקשורת
- ספרינקלרים
- תאורה
- תעלות
- קונסטרוקציות נוספות
במקרים רבים מקובל להתייחס גם לצבע החלל שמעל התקרה, משום שהוא עשוי להשפיע על המראה הסופי דרך רשת המתכת.
מהי תקרה חצי שקועה?
תקרת רשת METAL בדגם זה מוגדרת כתקרה חצי שקועה.
בתקרה חצי שקועה האריח אינו ממוקם בדיוק באותו מפלס כמו מערכת הקונסטרוקציה.
צורת קצה האריח והאופן שבו הוא נשען על הפרופילים יוצרים הפרש גובה מסוים בין פני האריח לבין גריד הקונסטרוקציה.
האפקט שנוצר הוא קו תקרה מובחן יותר, כאשר הפרופילים משתלבים כחלק מהשפה האדריכלית של התקרה.
זהו הבדל משמעותי ביחס לאריחי Lay-In רגילים.
התאמה לקונסטרוקציות T24, T15 ו־Fine Line
תקרת METAL מתוכננת להתאים למספר מערכות קונסטרוקציה.
T24 – מודול 61×61 ס"מ
מערכת T24 היא מערכת קונסטרוקציה נפוצה לתקרות אקוסטיות ותקרות פריקות.
רוחב הפרופיל הגלוי הוא כ־24 מ"מ.
במערכת זו התקרה מותאמת למודול של:
61×61 ס"מ
הפרופיל הרחב יחסית יוצר גריד ברור ומודגש.
T15 – מודול 60×60 ס"מ
מערכת T15 מבוססת על פרופיל צר יותר.
רוחב הפרופיל הגלוי הוא כ־15 מ"מ.
השימוש בפרופיל צר יוצר מראה עדין יותר של חלוקת התקרה.
המודול המתאים הוא:
60×60 ס"מ
Fine Line – מודול 60×60 ס"מ
מערכת Fine Line היא מערכת שבה מבנה הפרופיל יוצר מראה מובחן ומדויק יותר של קווי התקרה.
היא משמשת בפרויקטים שבהם יש חשיבות גבוהה לשפה האדריכלית של התקרה.
המודול המתאים:
60×60 ס"מ
מידע נוסף על הקונסטרוקציות ניתן לקרוא בעמוד
פרופילי METAL לתקרות אקוסטיות
גיזה אקוסטית SOUNDTEX
בחלק האחורי של תקרת הרשת משולבת גיזה אקוסטית SOUNDTEX.
הגיזה ממוקמת מאחורי רשת המתכת ומשמשת כשכבה אקוסטית בתוך מבנה האריח.
כאשר גלי קול מגיעים לתקרה, חלק מהאנרגיה האקוסטית עוברת דרך פתחים ברשת ומגיעה לשכבה האקוסטית.
לכן לתכנון השילוב בין רשת המתכת לגיזה יש משמעות מבחינת התנהגות התקרה מול גלי קול.
עם זאת, חשוב להדגיש:
תקרה אקוסטית אינה בהכרח מערכת בידוד אקוסטי.
יש הבדל בין:
ספיגת קול – הפחתת החזרי הקול בתוך החלל.
לבין:
בידוד קול – הפחתת מעבר רעש בין חללים.
הביצועים בפועל תלויים במערכת הכוללת, לרבות:
- סוג האריח
- הגיזה
- עומק החלל שמעל התקרה
- שכבות בידוד נוספות
- תשתית המבנה
- קירות
- פתחים
- מערכות מיזוג
- פרטי התקנה
לכן, כאשר קיימת דרישה הנדסית לערך NRC או ערך אקוסטי מוגדר, יש לבדוק נתוני מעבדה או מפרט יצרן רלוונטי.
מידה מודולרית ודיוק בהתקנה
בתקרות מודולריות יש חשיבות רבה לדיוק.
אריח במידה של 61×61 ס"מ מיועד להשתלב בתוך מערכת שתוכננה מראש בהתאם למודול.
לפני התקנה מומלץ לבדוק:
- מידת המודול בפועל
- סוג פרופיל התקרה
- גובה ההנמכה
- פילוס הקונסטרוקציה
- מיקום גופי תאורה
- מיקום פתחי שירות
- מיזוג אוויר
- ספרינקלרים
- מערכות גילוי אש
- תשתיות תקשורת
סטייה בתכנון יכולה לגרום לחיתוכים מיותרים בקצוות, חלוקה לא אחידה או קושי בשילוב מערכות.
להרחבה בנושא ניתן לקרוא גם את המדריך
התקנת תקרה אקוסטית – כל מה שחשוב לדעת
יתרון של מערכת פריקה
אחד היתרונות הטכניים של תקרת רשת מודולרית הוא האפשרות לפרק אריחים נקודתית.
מעל תקרות מסוג זה מותקנות לעיתים מערכות רבות.
לדוגמה:
- חשמל
- תקשורת
- מיזוג
- גילוי אש
- צנרת
- בקרה
במערכת תקרה פריקה ניתן לגשת לאזור מסוים ללא פירוק נרחב של כל התקרה.
יש לכך יתרון משמעותי בתחזוקה עתידית.
שילוב עם תאורה ומיזוג
בתכנון תקרה מודולרית יש ליצור תיאום בין גריד התקרה לבין כל האלמנטים המשולבים בה.
לדוגמה:
גוף תאורה מודולרי, פתח מיזוג או אביזר אחר צריכים להשתלב בהתאם לחלוקת הגריד.
במערכת רשת פתוחה יש חשיבות נוספת למיקום המערכות משום שחלק מהחלל שמעל התקרה עשוי להישאר גלוי.
לכן, בפרויקטים אדריכליים מורכבים מומלץ לבצע תכנית תקרה מתואמת RCP לפני תחילת ההתקנה.
תקרת רשת METAL צבעים – לבן ושחור
תקרת הרשת זמינה בשני גוונים:
לבן
מתאים לחללים בהירים ולפרויקטים שבהם נדרש מראה נקי ובהיר.
שחור
מתאים במיוחד לחללים בעלי שפה תעשייתית או לחללים שבהם רוצים ליצור תקרה כהה.
בתקרה פתוחה לצבע יש משמעות נוספת.
רשת שחורה יכולה להפחית חזותית את הנראות של האלמנטים שמעל התקרה, במיוחד כאשר גם חלל התקרה או התשתיות צבועים בגוון כהה.
תקרת רשת לעומת תקרה מינרלית
תקרת רשת METAL ותקרה מינרלית הן שתי מערכות שונות מבחינה חומרית.
תקרת רשת METAL
עשויה פלדה מגולוונת ומבוססת על מבנה פתוח.
תקרה מינרלית
עשויה מחומר מינרלי דחוס ומבוססת בדרך כלל על אריח מלא או מחורר.
ההבדלים בתקרות משפיעים על
- נראות
- חומר גלם
- תחושת החלל
- שקיפות
- משקל
- אופן תחזוקה
- התאמה אדריכלית
מידע נוסף ניתן למצוא בעמוד
תקרה מינרלית
לאילו פרויקטים מתאימה תקרת רשת?
מערכות רשת מתכת נפוצות בעיקר בחללים שבהם לתקרה יש תפקיד עיצובי וטכני במקביל.
לדוגמה:
- משרדים
- מסחר
- לובאים
- מסדרונות
- מבני ציבור
- חנויות
- אולמות
- מתחמי תעשייה נקייה
- חללים בסגנון Industrial
- אזורי קבלה
השימוש ברשת מאפשר לתקרה להיות חלק מהשפה האדריכלית של הפרויקט ולא רק אלמנט שמסתיר תשתיות.
לסיכום
תקרת רשת METAL היא מערכת תקרה מודולרית חצי שקועה המבוססת על רשת פלדה מגולוונת בעובי 1.5 מ"מ, עם פתחים במידה 30×15 מ"מ, אריח במידה 61×61 ס"מ וגיזה אקוסטית SOUNDTEX.
מבחינה טכנית, חשוב להתייחס אליה כחלק ממערכת שלמה הכוללת את האריח, הקונסטרוקציה, התליות, פריסת התקרה וכל המערכות המשולבות בה.
התאמה נכונה בין האריח לבין T24, T15 או Fine Line, יחד עם תכנון מדויק של המודולים ושל המערכות שמעל התקרה, משפיעה ישירות על איכות התוצאה הסופית, יכולת התחזוקה והמראה האדריכלי של הפרויקט.
לסקירה רחבה של פתרונות נוספים ניתן לעבור לעמוד
תקרות אקוסטיות
